Крупнощитовая комбинированная опалубка — сборная система для бетонирования стен, колонн, пилонов, лифтовых шахт и других монолитных конструкций. Её основу составляют крупные щиты, соединительные замки, стяжки, подкосы, рабочие площадки и доборные элементы. Слово «комбинированная» означает сочетание разных материалов и типоразмеров в одном комплекте. На практике чаще всего объединяют стальные рамы, алюминиевые щиты, фанерную палубу, угловые вставки и вставки для подгонки по длине.
Главная задача системы — собрать жёсткий контур заданной геометрии, удержать давление бетонной смеси и сохранить форму конструкции до набора прочности. Крупный формат щитов сокращает число стыков. За счёт этого поверхность бетона выходит ровнее, а время на монтаж уходит меньше, чем при работе с мелкощитовым набором. При этом комбинированная схема даёт свободу в подборе элементов под конкретный участок: тяжёлые стальные панели ставят на прямых и нагруженных плоскостях, более лёгкие алюминиевые — на доборах, узких зонах и участках с ограничением по массе.
Конструкция

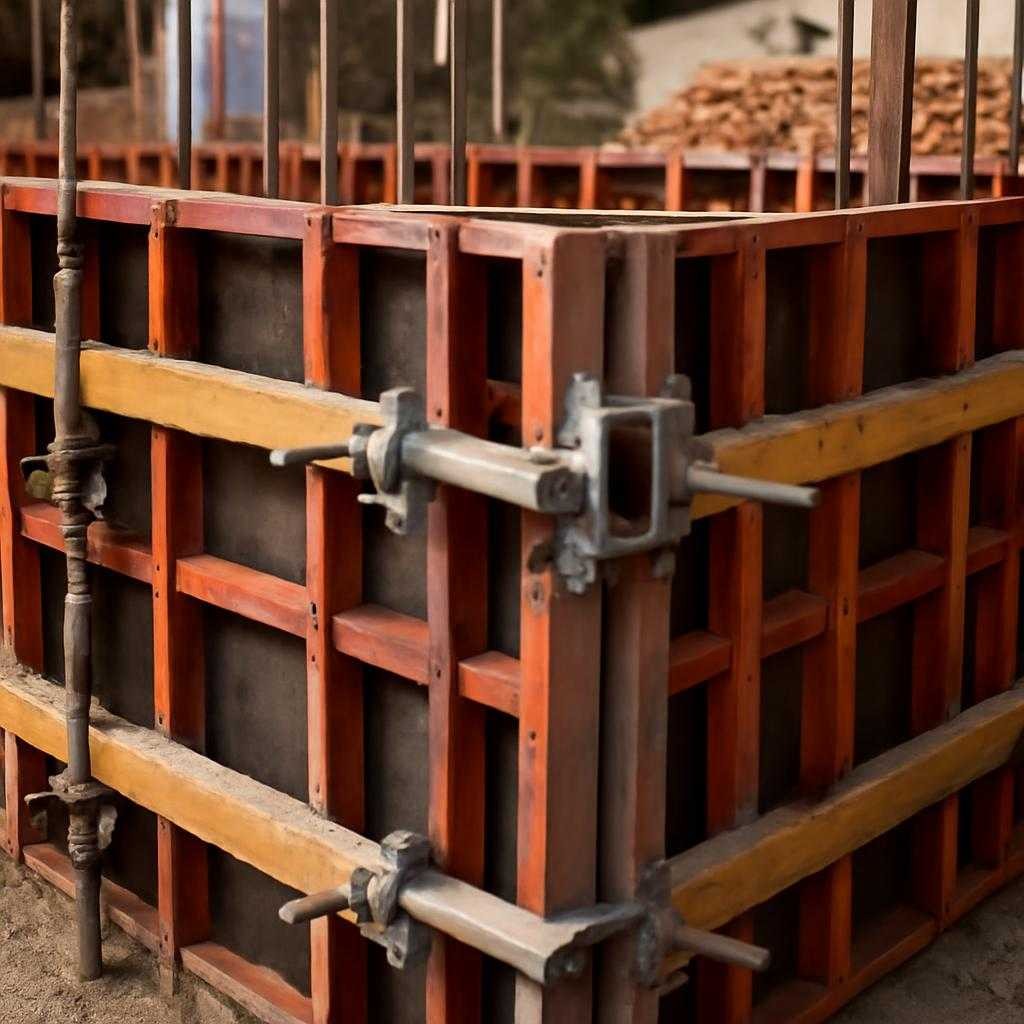

Щит состоит из рамы, палубы и ребер жёсткости. Палубу обычно выполняют из ламинированной фанеры, рассчитанной на многократный оборот. Рама воспринимает нагрузку от бетонной смеси и передаёт её на стяжки, замки и опорные элементы. Стальные щиты лучше держат форму при высоком давлении и грубом обращении. Алюминиевые снижают массу комплекта и ускоряют ручной монтаж. Комбинация этих свойств и дала распространение систем на объектах с разными условиями подъёма и разной повторяемостью этажей.
Для соединения щитов применяют замки и стяжные винты. Замок стягивает соседние панели по кромке и выравнивает палубу в одной плоскости. Стяжка проходит через тело будущей стены в защитной трубке и держит заданную толщину конструкции. После распалубки винт вынимают, а отверстие заделывают. Наружную устойчивость обеспечивают подкосы, которые выставляют щит по вертикали и удерживают его до закрепления всего контура. При бетонировании высоких стен добавляют рабочие подмости и ограждения.
Комбинированная система ценится за модульность. Базовые щиты перекрывают основную длину участка, доборные вставки закрывают недостающий размер, внутренние и наружные углы формируют переломы плоскости, шарнирные элементы помогают собрать непрямой контур. Если проект включает стены переменной длины и повторяющиеся шахты, один комплект перекрывает значительную часть объёма без изготовления индивидуальной оснастки.
Применение
Крупнощитовую комбинированную опалубку используют там, где нужна высокая производительность на повторяющихся захватках. Речь идёт о жилых и общественных зданиях с монолитным каркасом, подземных частях, технических этажах, подпорных стенах, резервуарах и ядрах жёсткости. На прямолинейных стенах крупный щит показывает наибольшую отдачу: меньше стыков, меньше ручных операций, меньше мест для утечки цементного молока.
На сложной геометрии комбинированный комплект выигрывает за счёт сочетания разных панелей. Стальной крупный щит берёт основную плоскость, а узкие алюминиевые вставки компенсируют размер по месту. При устройстве колонн используют угловые элементы и стяжки с точной настройкой сечения. В шахтах лифтов важна стабильная геометрия и повторяемость, поэтому жёсткие щиты с проверенной схемой крепления дают предсказуемый результат по вертикали и по размерам проёма.
Эффективность системы зависит не только от набора элементов, но и от организации цикла. Щиты нужно заранее раскладывать по захваткам, маркировать, подбирать совместимые замки и стяжки, готовить площадки для очистки и смазки палубы. При грамотной логистике комплект работает без лишних перестановок и простоев. При хаотичной подаче даже качественная опалубка теряет преимущество, поскольку бригада тратит время на поиск нужного элемента и подгонку.
Монтаж и эксплуатация
Сборку начинают с разбивки осей, проверки основания и подготовки мест установки. Затем выставляют первый ряд щитов, соединяют панели замками, монтируют стяжки, выверяют плоскость и вертикаль, ставят подкосы. После закрепления базового контура добирают углы, торцы, проёмы и вставки. Перед бетонированием осматривают стыки, проверяют затяжку соединений, чистоту палубы и наличие смазки. Смазка нужна для нормальной распалубки и сохранения лицевой поверхности бетона.
При подаче смеси важен режим укладки. Если заливать стену слишком быстро, давление на нижние ярусы растёт, а риск раскрытия стыков увеличивается. Скорость бетонирования выбирают по высоте конструкции, температуре, подвижности смеси и схеме армирования. Вибрирование ведут без ударов по палубе и без смещения щитов. После набора бетоном распалубочной прочности щиты снимают, очищают от налипшего раствора, осматривают рамы, замки, отверстия под стяжки и состояние фанеры.
Слабое место любой опалубки — износ ппалубы и повреждение кромок. Если не чистить панель после цикла, цементный налёт нарушает прилегание стыков, а поверхность следующей стены теряет качество. При хранении комплект ставят на подкладки, защищают от грязи и длительного увлажнения. Фанеру меняют по мере износа, деформированные рамы отправляют в ремонт. Уход за комплектом прямо связан с числом оборотов и с качеством бетона на выходе.
У системы есть и ограничения. Крупные панели удобны на открытых и повторяющихся участках, но на тесных зонах с насыщенным армированием и множеством закладных узкие щиты порой собираются быстрее. Стальные элементы надёжны, но масса создаёт зависимость от грузоподъёмной техники. Алюминиевые панели упрощают переноску, но хуже переносят грубую правку на площадке. По этой причине комбинированный набор ценят за баланс: тяжёлые детали работают там, где нужна жёсткость, лёгкие — там, где критична манёвренность.
При выборе системы смотрят на высоту и толщину стен, шаг захваток, график оборота, наличие крана, требования к поверхности бетона и объём повторяемых элементов. Если проект предусматривает большой объём одинаковых стен и стабильный темп бетонирования, крупнощитовая комбинированная опалубка даёт высокий результат по срокам, точности и ресурсу комплекта. На объекте с меняющейся геометрией она сохраняет полезность за счёт доборов и унифицированных узлов, когда комплект подстраивается под размер без полной смены схемы монтажа.
