Канализационные насосные станции скрыты от глаз, но именно через них проходит нервный импульс городской санитарии. Пока улицы живут своей дневной скоростью, под землей работает система, где ошибка быстро превращает инженерную схему в источник запаха, подтопления и санитарной тревоги. Я наблюдаю за коммунальной повесткой давно и вижу: тема КНС выходит из разряда сугубо технических, когда ливень перегружает сеть, новый жилой квартал подключают к старому коллектору или аварийная бригада перекрывает улицу ради срочного ремонта.
Канализационная насосная станция поднимает стоки там, где самотек теряет силу. Рельеф, глубина заложения труб, плотная застройка, пересечение с дорогами и реками ломают прямую линию движения воды. В такой точке станция берет на себя перекачку и отправляет поток дальше — к очистным сооружениям или в магистральный коллектор. Если представить город как организм, КНС работает как мышца, сжимающаяся по команде автоматики и проталкивающая тяжелую жидкую массу по сосуду трубопровода.
Как устроена станция
Базовая схема включает приемный резервуар, насосный зал или погружные агрегаты, запорную арматуру, обратные клапаны, напорные линии, шкаф управления, систему вентиляции, датчики уровня и узел электроснабжения. В приемной части стоки временно накапливаются, после чего насосы включаются по сигналу поплавков или ультразвуковых уровнемеров. Обратный клапан закрывает путь обратному току, запорная арматура изолирует участок на время обслуживания, автоматика чередует рабочие агрегаты для равномерного износа.

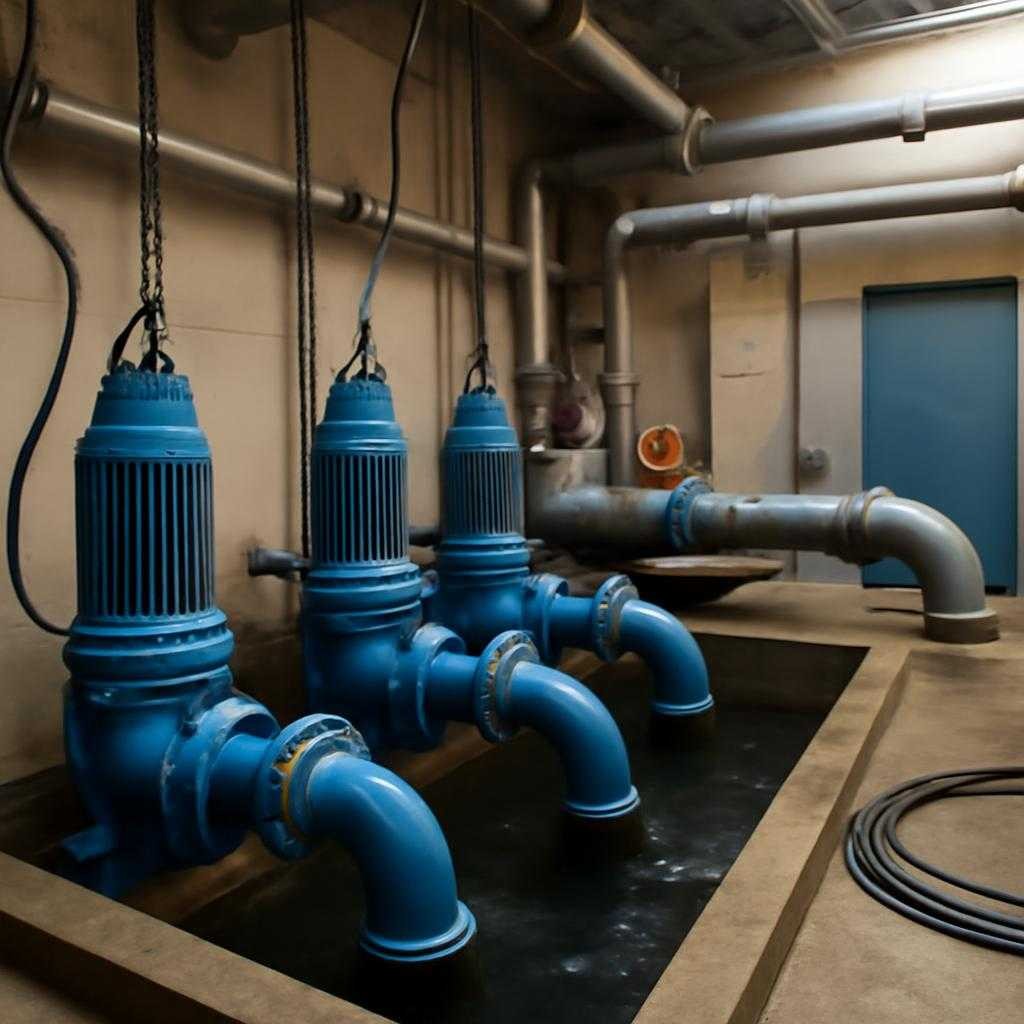

Старые станции строились с сухой камерой, где насосы размешали отдельно от стоков. Новые объекты часто получают погружное исполнение: агрегат находится прямо в среде перекачки, экономит место и упрощает компоновку. При выборе схемы смотрят на расход, напор, состав стоков, режим поступления, глубину котлована, уровень грунтовых вод. Грубая ошибка на этапе расчета приводит к двум крайностям: либо насосы работают вхолостую по короткому циклу, либо станция захлебывается при пиковом притоке.
У КНС есть собственный словарь, редко встречающийся вне инженерной среды. Кавитация — образование паровых пузырьков в потоке у рабочего колеса, при схлопывании они бьют по металлу, словно мелкий дробовый дождь. NPSH, или кавитационный запас, показывает, хватает ли давления на входе насоса для спокойной работы без такого разрушительного кипения. Аэротенк — уже элемент очистных сооружений, но связь с насосной станцией прямая: нестабильная подача стоков расшатывает режим биологической очистки. Еще один термин — грабельное отделение, участок с механическими решетками для задержания крупного мусора. Название звучит почти пасторально, хотя речь идет о влажной, тяжелой и очень практичной работе.
Режимы и риски
Главная проблема КНС связана не с красивыми схемами на бумаге, а с поведением реальных стоков. В поток попадают салфетки, текстиль, пластик, песок, жир, строительная взвесь. Волокнистые включения наматываются на рабочее колесо, жир образует плотные наросты на стенках и арматуре, абразивные частицы съедают проточную часть насосов. Из-за сероводорода внутри колодцев и резервуаров развивается газовая коррозия: бетон теряет прочность, металл покрывается язвами, крепеж сдает раньше срока. Под землей идет тихая химическая война, где сырость выступает союзником разрушения.
По этой причине на станциях ставят измельчители, корзины грубой очистки, шнековые решетки, системы промывки, антикоррозионные покрытия, вентиляцию с угольными фильтрами. На крупных объектах внедряют частотные преобразователи. Они меняют скорость вращения двигателя и сглаживают гидравлический режим. Без такой настройки при резком пуске возникает гидроудар — скачок давления, бьющий по трубе изнутри как молот по тонкому льду. Напорный коллектор выдерживает не бесконечно, а арматура стареет быстро, если ее постоянно испытывать на удар.
Отдельная тема — резервирование. На станции почти всегда есть запасной насос, дублирование цепей управления, аварийное питание от дизель-генератора или второй линии ввода. Причина проста: канализационный поток не берет паузу. Ночь, выходной, снегопад, длинные праздники — стоки идут по графику человеческой жизни, а не по графику подрядчика. Когда станция останавливается полностью, запас времени измеряется не днями, а часами, порой минутами.
Инженерия без тишины
Характер работы КНС меняется вместе с городом. Новые жилые массивы дают залповые притоки утром и вечером. Торговые центры добавляют жиросодержащие стоки от общепита. Промышленные зоны приносят агрессивные среды. Ливень через неплотности в колодцах и незаконные врезки закачивает в бытовую канализацию лишнюю воду, и станция внезапно работает не с обычным расходом, а с кратно возросшим объемом. Такая ситуация вскрывает слабые места сети быстрее любого аудита.
На этом фоне коммунальные службы переходят к телеметрии. Диспетчер видит уровни, ток двигателя, число пусков, температуру обмоток, состояние вводов, аварийные сигналы по связи. Предиктивная диагностика отслеживает отклонения до отказа. Термин звучит сухо, смысл у него живой: станция словно оставляет врачу кардиограмму своего состояния. Лишняя вибрация насоса, рост потребляемого тока, изменение времени опорожнения резервуара — признаки, по которым можно вычислить засор, износ подшипника, подсос воздуха, повреждение арматуры.
Новые проекты тяготеют к модульным решениям. Заводская КНС приходит на площадку почти готовой: корпус из стеклопластика или полиэтилена, смонтированные направляющие, трубная обвязка, насосы, шкаф автоматики. Монтаж проходит быстрее, риск строительных огрехов ниже. Но легкость монтажа не отменяет точности геологии и гидравлики. Если станцию посадили в плывун без надежного якорения, корпус выдавит грунтовой водой вверх. Такой сценарий инженеры называют всплытием емкости, звучит почти спокойно, а на деле напоминает медленный бунт подземного корабля.
Разговор о КНС давно вышел за пределы профессионального цеха. Жители сталкиваются с последствиями прямо и грубо: запах во дворе, провалившийся люк, подтопленный подвал, рев аварийной техники под окнами. При этом качественная станция почти незаметна. Ее тишина — признак точной наладки, а не пустоты. Хороший объект не привлекает внимания до тех пор, пока город растет без надрыва, стоки уходят вовремя, коллекторы не спорят с дождем, а диспетчерская смена видит на экране ровную рабочую картину вместо красной россыпи трендвог.
Канализационная насосная станция — редкий пример инфраструктуры, где инженерная дисциплина напрямую связана с повседневным достоинством городской среды. Здесь нет внешней эффектности, но есть подлинная цена ошибки. Под землей трудится механика, химия, автоматика, энергетика, гидравлика. Их совместная работа напоминает оркестр в шахте: музыкантов не видно, мелодию никто не обсуждает, но фальшивая нота сразу слышна всему району.
