Система отопления в производственных помещениях поддерживает заданную температуру воздуха, поверхностей и рабочих зон при наружном холоде, утечках тепла через ограждающие конструкции и регулярном воздухообмене. Ее работа строится на трех процессах: выработка тепла, его перенос по сети и передача в помещение через отопительные приборы или воздушные установки, подробнее. На практике схема подбирается под высоту цеха, характер технологического процесса, объем приточной вентиляции, режим работы оборудования и требования к микроклимату на рабочих местах.
Источник тепла размещают в котельной, на тепловом пункте или получают от внешней теплосети. Если используется водяное отопление, теплоноситель нагревается в котле или через теплообменник и подается по трубопроводам к приборам. Циркуляцию создает насос. По мере движения вода отдает тепло радиаторам, регистраторам, конвекторам или калориферам в составе вентиляционных установок, после чего возвращается на повторный нагрев. В паровых системах перенос энергии идет за счет пара, который конденсируется в приборе и быстро отдает большой тепловой поток. Такой вариант применяют там, где нужен интенсивный нагрев и допускается соответствующий режим эксплуатации.
Состав системы
Основные элементы системы — источник тепла, подающие и обратные трубопроводы, насосное оборудование, запорная и регулирующая арматура, отопительные приборы, расширительный бак, устройства безопасности и автоматика. В закрытой водяной системе давление поддерживается в расчетных пределах, а объемные изменения теплоносителя компенсирует мембранный бак. Предохранительные клапаны, воздухоотводчики и грязевики защищают сеть от аварийных режимов, завоздушивания и загрязнения. Автоматика управляет температурой подающей воды, работой насосов и режимами по времени суток или по сигналу датчиков.

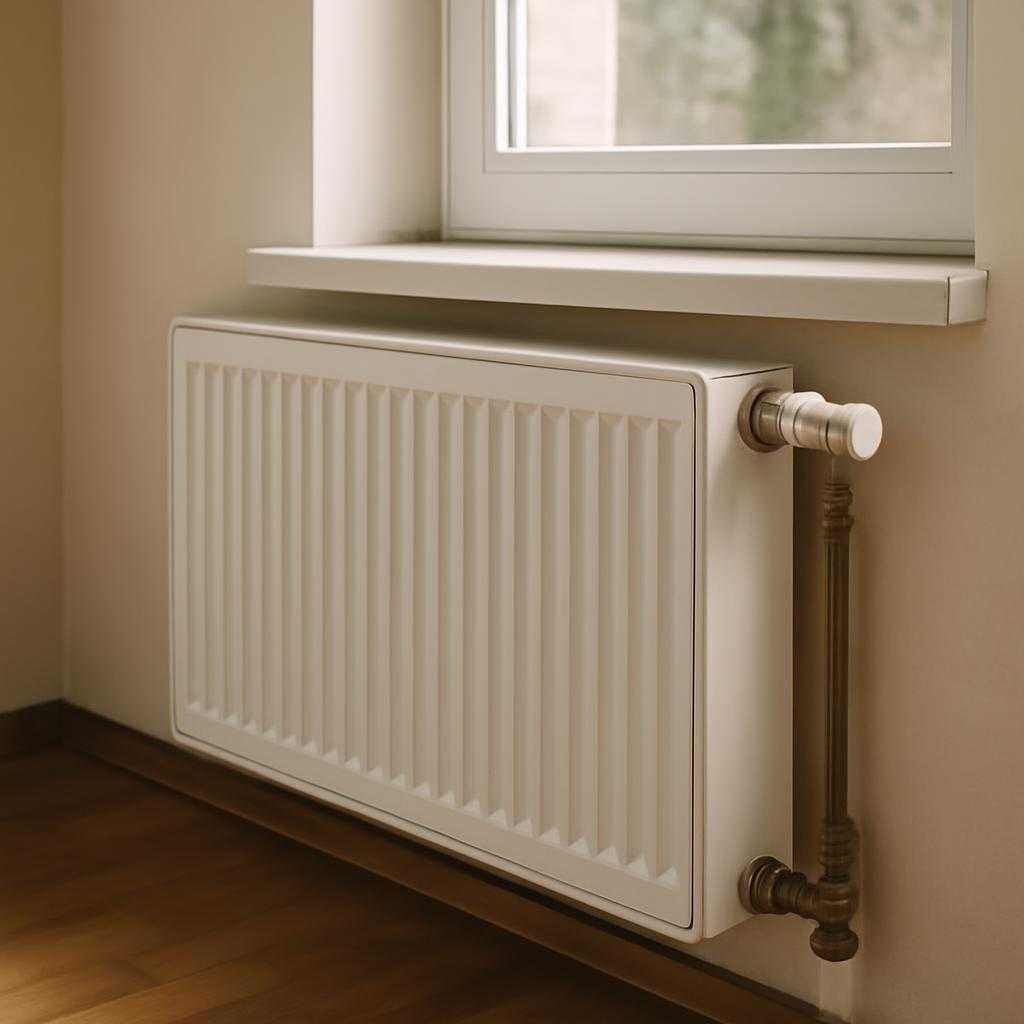

Для производственных помещений выбор приборов зависит от условий эксплуатации. В цехах с пылью, влагой или риском механического повреждения ставят прочные регистры из стальных труб. В административно-бытовых зонах используют радиаторы или конвекторы. При большой высоте здания обычное отопление у пола дает слабый эффект: теплый воздух уходит под перекрытие, а внизу сохраняется холодная зона. В таком случае применяют воздушное отопление, дестратификаторы (вентиляторы для перемешивания теплого воздуха по высоте) или комбинированную схему, где часть нагрузки закрывает вентиляция с подогревом приточного воздуха.
Как идет тепло
Тепло поступает в помещение тремя путями: излучением от нагретой поверхности, конвекцией от приборов и подачей подогретого воздуха. Для рабочей зоны важна не только температура воздуха, но и равномерность прогрева без резких перепадов по высоте и длине помещения. Если вдоль наружных стен и ворот возникают холодные участки, ставят дополнительные приборы, тепловые завесы или выделяют отдельные контуры с независимой регулировкой. В помещениях с воротами и частым открыванием проемов значительная доля мощности уходит на компенсацию притока холодного воздуха.
Распределение тепла по сети зависит от гидравлической увязки. Когда расход в ближних ветках слишком велик, дальние приборы недополучают тепло. Для выравнивания расходов используют балансировочныеные клапаны и настройку насосов. При зональном делении здания создают отдельные ветви для цехов, складов, бытовых помещений и административной части. Тогда температура в каждой зоне поддерживается по своему режиму без перегрева соседних участков.
Режимы и управление
Производственное отопление почти никогда не работает по одной неизменной схеме. Днем нагрузка меняется из-за работы станков, печей, компрессоров, людей и приточной вентиляции. Ночью часть внутренних теплопоступлений исчезает, но полное отключение часто исключают, чтобы не промерзали конструкции, трубопроводы и оборудование. Поэтому применяют дежурный режим с пониженной температурой, а перед началом смены систему переводят в рабочий диапазон.
Автоматика снижает расход тепла за счет погодного регулирования. При потеплении на улице температура теплоносителя уменьшается, при похолодании растет. Для крупных зданий полезно раздельное управление контурами. Склад без постоянных рабочих мест греют иначе, чем участок сборки или помещение с точными операциями. Если в здании есть приточная вентиляция, ее работа согласуется с отоплением: рост расхода наружного воздуха сразу увеличивает потребность в тепле, и система управления учитывает эту связь.
Эффективность системы зависит не только от мощности источника тепла. На расход энергии влияют утепление стен и кровли, состояние ворот, плотность окон, режим открывания проемов, исправность арматуры и чистота теплообменных поверхностей. Загрязненный калорифер передает меньше тепла, воздух в цех поступает холоднее, а котельная работает с перегрузкой. Плохая балансировка вызывает перегрев одних зон и недогрев других. По этой причине нормальная работа отопления в производственном помещении складывается из расчета теплопотерь, правильной схемы разводки, точной настройки и регулярного обслуживания оборудования.
