Injection molding применяют для выпуска серийных деталей из термопластов, требующих стабильной геометрии и гладкой поверхности, а также для изготовления пластиковых изделий литьем под давлением на заказ. Метод использует термопластавтомат, состоящий из узла пластикации и узла смыкания формы.
Суть метода
Рабочий цикл стартует с загрузки гранул в бункер. Шнек проталкивает сырьё вдоль цилиндра, где нагреватели доводят массу до вязкотекучего состояния. При продвижении шнек одновременно перемешивает расплав и накапливает порцию у сопла.
Когда давление поршня достигает заданного значения, шнек резко перемещается вперёд, впрыскивая дозу в полость формы. Замкнутая система обеспечивает высокое давление, заполняя тонкие стенки без усадочных раковин.
После окончания впрыска шнек удерживает давление в полости для компенсации усадки, затем отходит, подготавливая следующую порцию. Охлаждение занимает от долей секунды до десятков секунд в зависимости от массы детали и термопараметров полимера.
Оборудование линии
Базовая линия содержит термопластавтомат, охлаждающую станцию, терморегулятор формы, дозаторы красителя, дробилка литников и робот для съёма изделий. Центральная система подачи сырья подаёт гранулы через вакуумные трубопроводы.

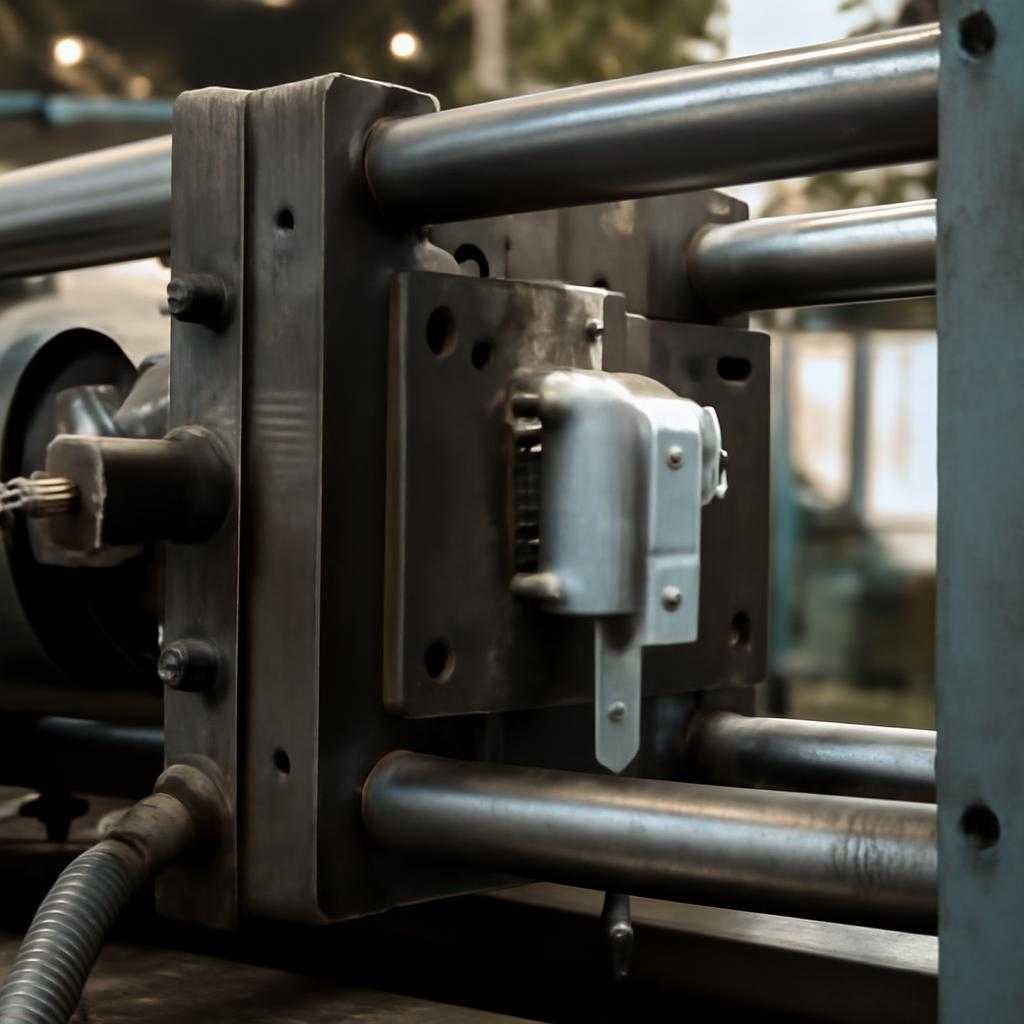

Литейная форма состоит из подвижной и неподвижной половин, каналов охлаждения, питателей и выпускных систем газов. Сталь выбранных марок выдерживает циклические нагрузки и сохраняет шлифованную поверхность. Электрополировка гравёрок снижает адгезию полимера и упорядочивает стекловолокно.
Термостат поддерживает температуру сердечников и матриц с точностью до десятых градуса, отклонения вызывают овальность и внутренние напряженияжения. Хладагент циркулирует по каналам, забирая тепло от ещё вязкого расплава.
Гидравлическая или электрическая кинематика смыкания развивает усилие от десятков до тысяч тонн. Электропривод экономичен, ускоряет цикл, снижает уровень шума. Для усиления повторяемости датчики хода и давления сверяют каждый цикл с контрольными заданиями.
Контроль качества
Контроль начинается на этапе приёмки сырья: тест гранул по индексу текучести, влажности, наличию включений металла. Перед загрузкой используется вакуумная сушилка во избежание пузырей и серебристости на поверхности детали.
Во время цикла контролируются кривые давления в полости, температуру цилиндра, скорость шнека. Анализ трендов выявляет начало износа шнека или загрязнение форсунки задолго до брака.
Готовая партия проходит автоматическую инспекцию зрительной системой. Камеры сравнивают контур, цвет и текстуру с эталонной 3-D моделью, измерительным отчётом. Многопоточность сканеров обрабатывает тысячи изделий в час без участия оператора.
Детали с литниками направляют в дробилку, рециклируемый крош снижает себестоимость без ухудшения свойств при точном дозировании. Чистая продукция упаковывается в антистатические пакеты, маркируется штрихкодами и поступает на склад поверх автоматических стеллажей.
Соблюдение точной температуры формы, стабильной дозы и давления, плюс регулярное обслуживание оборудования создают условия для многолетней безошибочной работы линии и повторяемости параметров изделий даже при микронных допусках.
